用于塑料颗粒包装的大袋灌料站

客户需求

斯塔温皮安蒂公司需要为一家知名塑料制造商配备带称重系统的大袋包装机。劳玛斯作为称重技术的提供商，为该项目提供了高精度传感器及系统配置，保障称重环节的准确与稳定。

此包装机是用于从储料仓中机械提取塑料颗粒设备的组成部分；此设备由两个大袋灌料站组成。

其目标是将大量产品装入袋子中，并通过对所有大袋反复称重确保重量一致。

  斯塔温皮安蒂公司是一家意大利企业，30多年一直致力于设计、建造和安装用于储存、分装和输送固体散料（包括粉末状、颗粒状或片状）的完整系统。而劳玛斯的称重部件则为其关键工艺提供了可靠的技术支撑。

劳玛斯的解决方案

对于称重系统，劳玛斯采用以下配置：

• 3只FTP1000型剪切梁式称重传感器；
• 3套T12FTAGP型安装件；
• 1个CE41N型透明ABS接线盒；
• 1台重量变送器。

劳玛斯配置的系统如何工作

操作员将袋子的带子挂在挂钩上，然后通过控制面板启动自动循环。包装机内置的风扇会将袋子吹胀，以便进料时有尽可能多的空间。

一旦大袋充气完毕，装料螺旋输送机就开始从料仓卸出塑料颗粒并填充大袋，同时称重传感器持续地对袋子进行称重。

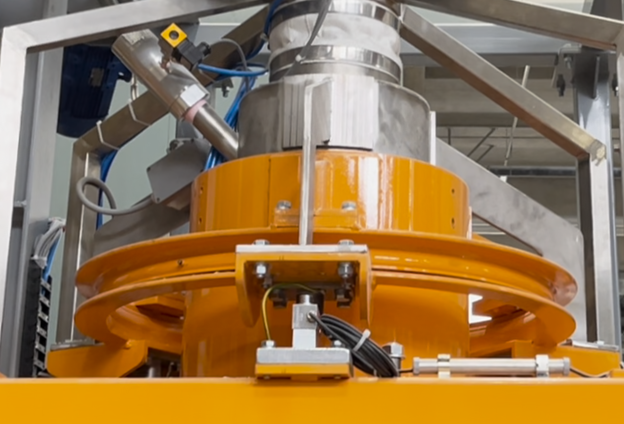

称重传感器安装在旋转回转支承的上方，位于包装机上部操作装置内，处于吊袋顶部挂钩的位置。

称重传感器通过CE41N型ABS接线盒并联，将信号传送给变送器。

旋转式回转支承是一种大型结构轴承，使操作人员无需绕着包装机走即可轻松钩住袋子的四个挂钩。

  此固定结构转变为旋转台，使装料操作更加安全、便捷和高效。

接线盒与TLM8型重量变送器连接；TLM8重量变送器安装在远离称重结构结构的控制柜内，并且通过PROFINET IO现场总线将重量数据传输至PLC。

当载荷达到预设值时，PLC会向TLM8型重量变送器发送指令，TLM8型重量变送器通过其继电器触点触发装料阀关闭，此时装满的袋子可松开。

附加价值

• 劳玛斯FTP 1000型称重传感器具有出色的性价比，性能可靠，防护等级高。
• 劳玛斯T12FTAGP型安装件能确保精确称重：它配备有橡胶涂层的不锈钢接头，可补偿结构不平整，并减少由液压动力装置和其他移动部件产生的振动。
• 劳玛斯TLM8 PROFINET IO型重量变送器确保轻松、可靠且快速的通讯：坚固的现场总线信号能安全地将称重传感器的信号传输至PLC，即使PLC位于称重系统较远的位置也能如此。
• 劳玛斯称重传感器与TLM8型重量变送器结合，能在出厂时确保袋子重量的一致性，消除测量误差。
• 包装机的半自动执行方式支持并优化操作人员的工作流程：装料操作更快、更安全、更高效。
